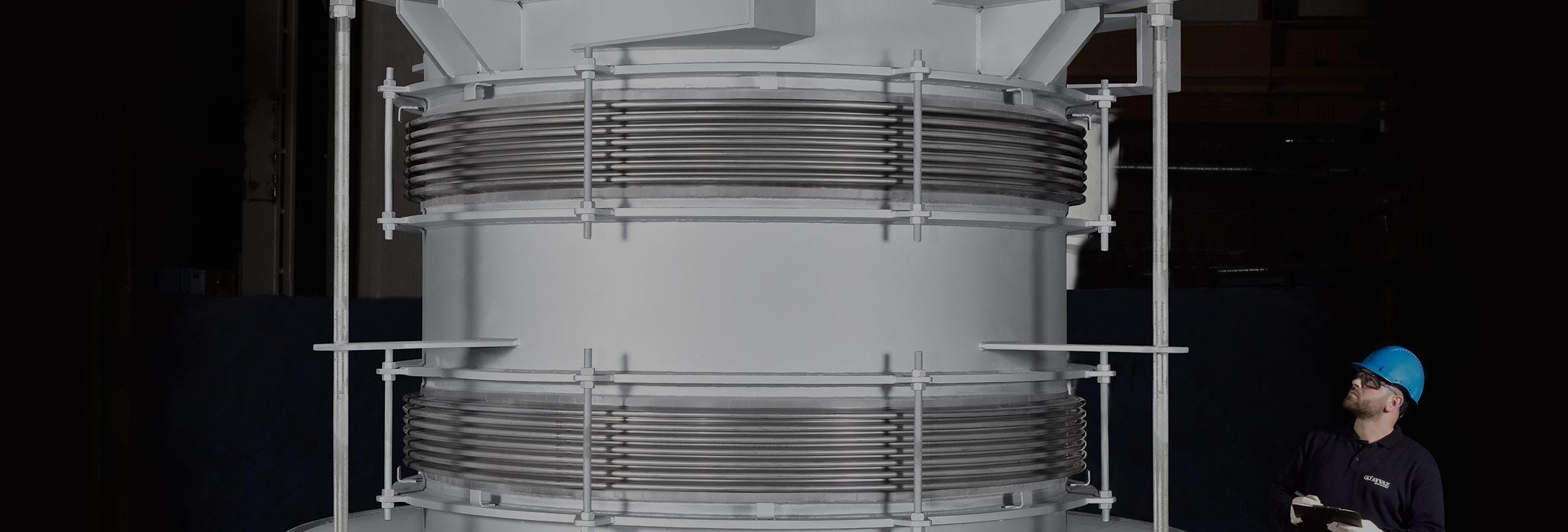

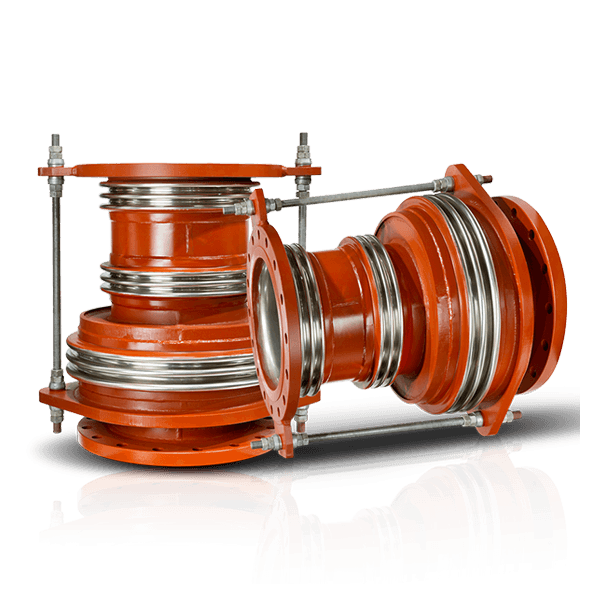

特殊膨胀接头
认识我们的 特殊膨胀接头
特殊膨胀接头的波纹管根据 EJMA 标准设计。对于高压应用，可以采用多层波纹管，也可以选择带有加固环和均衡环的波纹管。 根据用户的需求，例如输送介质的类型、弹簧刚度值（轴向、横向、角向）、工作温度和压力以及使用寿命，波纹管的材料可以进行定制。 结构说明 膨胀接头是加压设备管道系统的一部分。因此，其结构根据以下标准进行设计和制造： -欧洲压力设备指令 (PED 2014/68/EU) -美国国家压力容器和管道标准 ASME Section VIII Div. 1&2 和 ASME B 31.3 膨胀接头的所有部件，例如管道、端盖、法兰、拉杆等，都经过管道应力分析的严格检查。这使我们能够根据允许的应力值选择适合的材料类型和厚度，以确保安全性和可靠性。
管道式压力平衡膨胀接头
管道式压力平衡膨胀接头 设计用于吸收轴向运动和/或横向偏移，同时通过连接管道波纹管与外部补偿波纹管的拉杆装置，来限制压力推力，外部补偿波纹管也承受管道压力。
每组波纹管的设计是为了吸收轴向运动，通常管道波纹管将吸收横向偏移。这种类型的膨胀接头用于直线管道运行。
上图展示了使用管道式压力平衡膨胀接头来吸收长直管道运行中的轴向管道运动。通过这种布置，两个锚点减轻了压力负荷，并设计为中间锚点。由于管道不再承受压缩压力负荷，因此仅需要最少的导向装置，主要是将管道的热膨胀引导到膨胀接头中，方向为轴向。
波纹管设计 压力平衡膨胀接头的波纹管根据EJMA 10标准设计。对于高压应用，波纹管采用多层设计并配有增强环。根据所要求的特性，如运输介质类型、弹簧系数值（轴向、横向、角向）或操作温度、压力及生命周期，波纹管材料可以定制。
结构 膨胀接头是加压设备的管道系统组件。在这方面，膨胀接头的结构设计和生产符合欧洲加压设备指令（PED 2014/68/EU）以及美国国家标准ASME第VIII部分第1和第2卷、ASME B 31.3。
膨胀接头的所有组件，如管道、盖帽、法兰、拉杆等，均经过管道应力分析检查，从而能够根据允许的应力值选择材料类型和厚度。
AYVAZ膨胀接头的通用能力范围
-尺寸：DN 15-6000
-设计压力：最高150 bar（取决于直径和温度）
-起吊能力：最高16吨
测试与认证
-膨胀接头是加压设备的管道系统组件，在这方面，膨胀接头的结构设计和生产符合PED 2014/68/EU&ASME U Stamp-U2 Stamp。
-膨胀接头承受1.5倍设计压力的静水压力。
-对于全真空应用，也适用760 Hg/mm的真空测试。
-此外，建议使用氦气进行气体泄漏检测，以确保适当的密封性。
