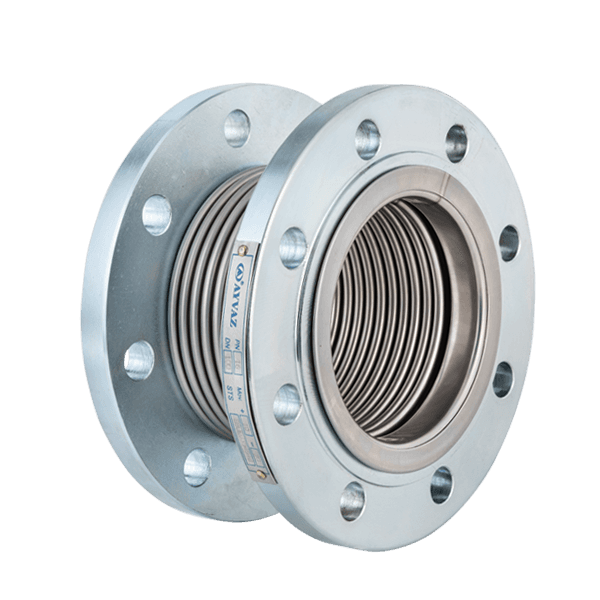

Ayvaz金属波纹膨胀接头采用最新的CAD和生产技术设计和制造。膨胀接头的主要应用领域是管道应用。我们的膨胀接头不断用于满足工业需求。 轴向膨胀接头 旨在吸收与管道轴线对齐的运动。它们安装在管道中，与运动方向一致。系统的每一端需要一个锚点，以抵抗压力力并压缩波纹管。需要适当的管道对准导向装置。 轴向压缩 沿着膨胀接头的纵向轴线的尺寸缩短。轴向压缩也称为轴向运动、横向或压缩。 轴向伸长 沿着膨胀接头的纵向轴线的尺寸延长。轴向伸长也称为轴向运动、横向、延伸或扩展。 设计 -波纹管材料：不锈钢AISI 321（可选304、316L、316TI、309） -连接类型：固定法兰、浮动法兰、焊接端、槽口端、螺纹 -法兰材料：标准PN 16，St.37.2，材料可根据要求定制 -内套管：可根据要求提供不锈钢AISI 321（可选304、316L、316TI、309） -工作温度：-10°C / +550°C -工作压力：标准压力等级为PN16，亦可生产不同压力等级（PN 2.5 - PN 63） 固定法兰 -30毫米运动 -带内套管的30毫米运动 -带内套管的60毫米运动 浮动法兰 -30毫米运动 -带内套管的30毫米运动 -带内套管的60毫米运动 焊接端 -30毫米运动 -带内套管的30毫米运动 -带内套管的60毫米运动

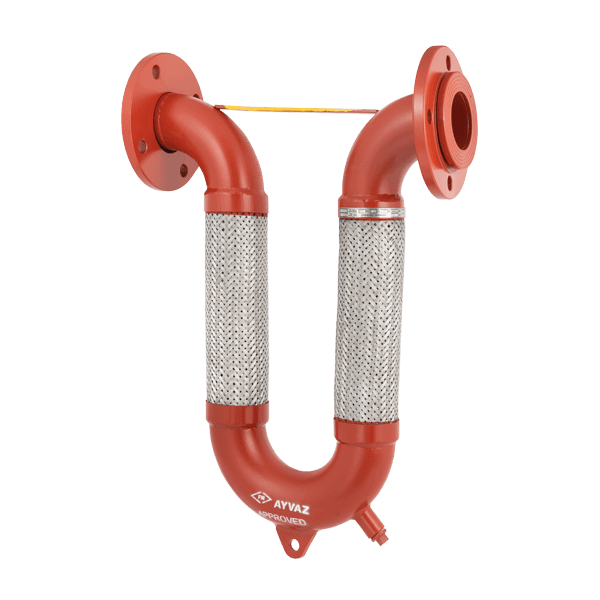

U-flex 紧固件 Ayvaz U Flex 配件可吸收所有方向的运动，例如地震和坍塌（X、Y、Z 方向的圆周运动），并由于其柔性和可移动的结构而减轻刚性管道系统的压力。它吸收轴向运动、横向偏转和角度旋转。由于它是防火电路中 FM 批准的产品，因此在膨胀转变中具有绝对的用途。 压力和温度值符合 FM 认证标准。得益于两侧的编织软管，它具有吸收各种运动的能力。U Flex 紧固件可吸收标准的 -/+1.5 英寸和 -/+4 英寸的轴向和横向运动，但也可以针对其他所需的膨胀值进行特殊生产。 材料结构 波纹管材料：不锈钢 AISI 304 / AISI 316L 网状材料：不锈钢 AISI 304 连接类型：法兰、焊接颈部、沟槽、螺纹 连接材料：碳钢 St37.2，材料可随意定制。 弯头材质：碳钢 St37.2，材质可随意定制。 压力值： U-flex 接头以标准的 175PSI 和 250PSI 压力等级生产，并作为更高压力等级的特殊设计而制造。工作压力取决于公称直径和工作温度。 温度范围： 根据材料结构从 -80°C 到 600°C。 公称通径： 标准 DN25（1''）-DN250（10''），直径可随意定制。 应用： U-flex 紧固件用于消防回路管线、所有油箱、油箱、各种机器设备出口、所有管道的膨胀过渡。 U-flex 紧固件价格 要获取有关 U-flex 紧固件价格的信息，您可以访问我们的 在线价目表.

编织膨胀节 Ayvaz 编织膨胀节由高强度不锈钢编织层和不锈钢波纹管压接在拉环中。凭借其特殊的设计，它可以吸收机械管道系统中发生的振动，并确保系统的安全运行。 优点： • 防止因管道应力而损坏泵。 • 吸收泵连接中的振动和声音。 • 易于安装。 • 它们可以防止可能的泵故障。 • 它们创造了一个最小的应用程序区域。 • 波纹管和网孔由不锈钢制成。 • 它们为管道系统提供必要的灵活性，并创造合适的工作条件。 • 减少系统中的应力和轴向不平衡。 结构： 波纹管材料：不锈钢 AISI 304 （Ops. 309， 316L， 316TI， 321...） 连接类型：固定和旋转法兰，焊接颈部 网状材料：不锈钢 AISI 304 拉杆材料：碳钢 St.37.2 为标准，材料可根据要求定制。 工作条件： 工作温度：-80 °C/+600 °C 工作压力：PN 16/25 公称直径：DN 32–DN250 编织膨胀节价格 要获取有关编织膨胀节价格的信息，您可以访问我们的 在线价目表

侧向伸缩缝 横向移动是垂直于波纹管纵轴的运动。使用横向补偿器可以抑制管道中在两个方向上发生的热运动。万向连接膨胀节由两个波纹管组成，波纹管通过中间管和限位杆系统相互连接，可以承受内部压力引起的推力。 侧向膨胀节的吸力取决于膨胀节两侧波纹管的弯曲次数。也可以通过改变中间管的长度来增加这个量。杆还可以有效防止可能的扭转力。

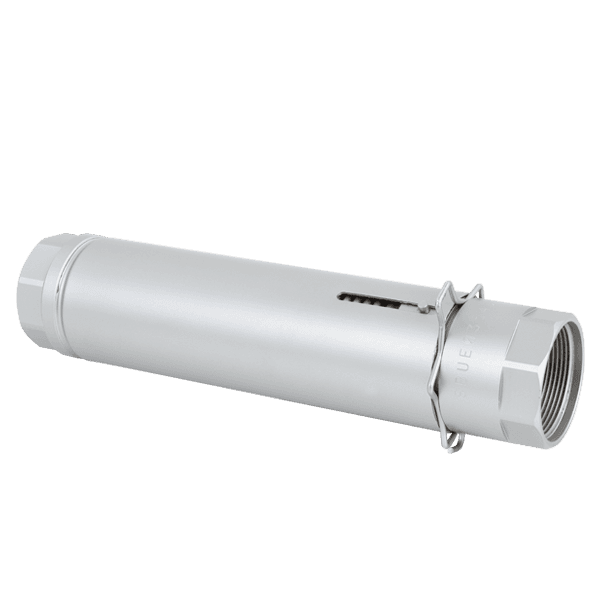

装饰型管道补偿器 管道补偿器是轴向补偿器的一种类型，是吸收振动和噪音的膨胀部件。管道系统分为不同的膨胀段，并通过固定点进行隔离。因此，振动区发生的运动被该区域使用的管道补偿器吸收。 如今，多层高层建筑的供暖和热水安装柱线因温度变化而引起的收缩和膨胀已变得普遍，这会导致弯曲、噪音、接头破裂和管道齿脱落。 Ayvaz 管道补偿器的优点： - 它可以防止柱管中的膨胀、噪音和应变。 - 它不会产生压力损失，因此可以节省能源。 - 准备和组装时间既非常简单又非常短，降低了人工成本。 - 它可以很容易地用于房间、大厅、办公室、可见的柱线。它的外观很美观。 在 90°C/70°C 的供暖安装柱中，每层楼的膨胀量约为 3 mm。7 层 （21 m.） 建筑的柱线的扩建可以通过通风和主线集合中的弯头进行。7层以上建筑物的柱线必须使用的Ayvaz管道补偿器，最多每30米（每10层）使用一次。 - 两个固定点之间的最大距离为 30 m。Ayvaz 管道补偿器安装在两个固定点之间的地板上，靠近天花板。 材料结构： 不锈钢符合 DIN17440;外部保护装置由具有装饰性的铝制成，配件由碳钢制成。 连接方式： 带螺纹连接的 焊接颈 公称通径： DN15 （1/2“） - DN100 （4”） 压力等级： 最大最高 16 bar（工作压力取决于公称直径和工作温度） 温度范围： 根据材料结构，从 -20 ºC 到 90 ºC。 装饰型管道膨胀节价格 要获取有关装饰型管道膨胀节价格的信息，您可以访问我们的 在线价目表.

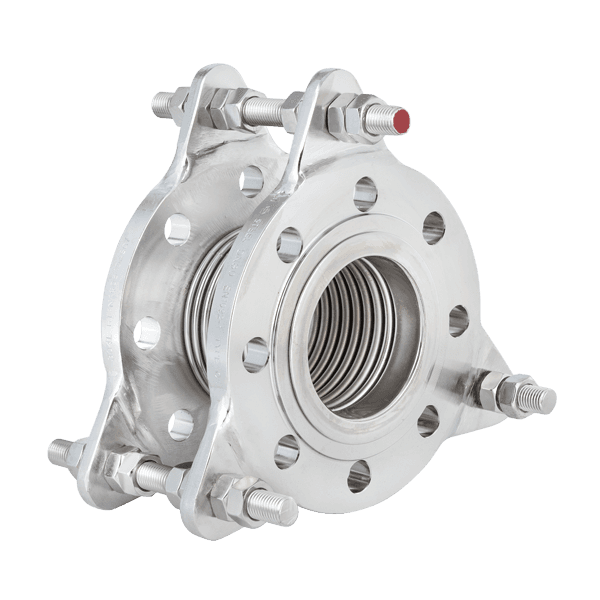

减振补偿器 金属波纹管减振伸缩节可减少系统中的应力和轴向不稳定性。由于其特殊的设计，它们具有吸收振动和吸收噪音和声音的能力。 结构： 设计和生产：根据 EJMA 标准制造。压力和温度值符合 DIN 2401 标准。 材料结构： 波纹管和衬套由符合 DIN 17440 的不锈钢制成，配件由不锈钢或碳钢制成。可根据要求生产其他材料。 连接方式： 旋转 法兰 焊接颈 公称通径： DN 25（1“） - DN 2600 （104”） 压力值： 减振器膨胀节按标准 PN16 压力等级生产，并作为更高压力等级的特殊设计而制造。工作压力取决于公称直径和工作温度。 温度范围： 根据材料结构，从 - 196 °C 到 + 600 °C 应用： -空调、通风系统、管道- 空气压缩机-管道-下水道 和排水 管-泵中的吸入和排放口-热 空气管线-化工厂-工业 厂房-动力 机械-海洋 系统 减振器膨胀节价格 要获取有关减振器膨胀节价格的信息，您可以访问我们的 在线价目表.

万向节铰接式膨胀节 万向节膨胀节旨在使用连接到一个共同的浮动万向节环的两对铰链在任何平面上允许角度旋转。在适当的情况下，应设计万向节、铰链和销钉，以限制膨胀节因压力和外力而产生的推力。

铰链式膨胀节 铰链式膨胀节包括一个波纹管，其设计旨在通过仅使用一对销钉连接到补偿器连接的铰链板，从而允许在单个平面内进行角度旋转。在适当的情况下，应设计铰链和铰链销，以限制补偿器因压力和外力而产生的推力。为了使铰链伸缩节正常工作，它们需要以两个或三个为一组使用。

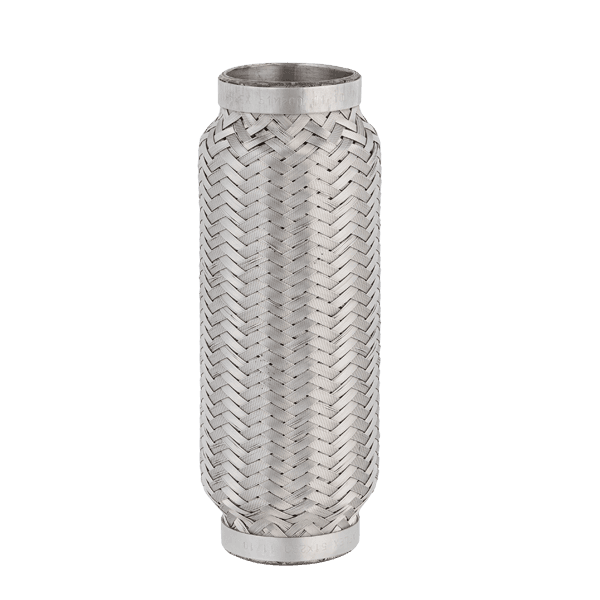

排气膨胀节 Ayvaz 的特殊不锈钢膨胀节带有碳钢焊接头，设计用于补偿排气系统中的运动和错位，并在轴向运动相对较高或横向运动较小的情况下同时组合它们。由于采用了双层波纹管，排气膨胀节比简单的膨胀节更灵活，使用寿命更长。根据最高工作温度，焊头材料也可以由不锈钢或镍合金制成。 波纹管材料 不锈钢 AISI 321 （Ops.304， 316L， 316TI， 309） 接头 焊接颈部 焊接颈部材料 ：碳钢 St 37.2 或不锈钢 法兰材料DIN 2501 & DIN 86044，St.37.2为标准，材料可根据要求定制 内套管 AISI 321 不锈钢（ops.304、316L、316TI、309）可根据要求提供

区域供热补偿器 Ayvaz 的柔性金属波纹管膨胀节;它经过专门设计，可吸收较大的轴向运动，以便安装在区域供热管道系统中。 补偿器的高度灵活的波纹管可以吸收较大的轴向运动。膨胀节的盖子、导轨和环有助于实现高稳定性。盖子还可以吸收管道中任何可能的错位，如果管道在补偿器中略微下垂，则可能发生。 波纹管材料 ： 不锈钢 AISI 321 （Ops. 304,316L，316TI，309） 连接类型 ：固定和旋转法兰、焊接颈和沟槽 法兰材料 PN 16、St.37.2 为标准，材料可根据要求定制 可根据要求提供 AISI 321 不锈钢衬垫（作 304、316L、316TI、309） 工作温度-10 °C/+550°C 工作压力： 标准压力额定值为 PN16。PN 2.5- PN 63 可以在不同的压力值下生产。 类型： 焊接端单波纹管 焊接端双波纹管

外部压力补偿器 多节膨胀节用于吸收非常长的管道中的高膨胀量。随着节点数量的增加，补偿器扭转的可能性增加。虽然这可以通过一定量的衬垫来防止，但最好的解决方案是应用外部压力补偿器。此外，它还适用于需要高安全值的流体（例如，热油等）。 在这里，通过改变流体的方向，将压力施加到波纹管外部，形成一个可以承受高压和膨胀量而不会产生扭转的补偿器。 外部压力膨胀节采用标准的 30、60、90 和 120 毫米膨胀件制造，但也可以针对其他所需的膨胀值进行特殊生产。 结构： 设计和生产均按照 EJMA 标准进行。压力和温度值符合 DIN 2401 标准。 材料结构： 符合 DIN 17440 的不锈钢，配件采用不锈钢或碳钢生产。可根据要求生产其他材料。 连接方式： 固定法兰、旋转法兰、焊接颈、螺纹、沟槽 公称通径： DN 25 （1“） - DN 1500 （60”） 压力值： 外部压力膨胀节按标准 PN16 压力等级生产，并作为更高压力等级的特殊设计制造。工作压力取决于公称直径和工作温度。 温度范围： 根据材料结构，从 - 196 °C 到 + 600 °C 应用： 各种管道中的热平衡和机械膨胀。最广泛的应用领域是地下管道。它经常用于地热线路。

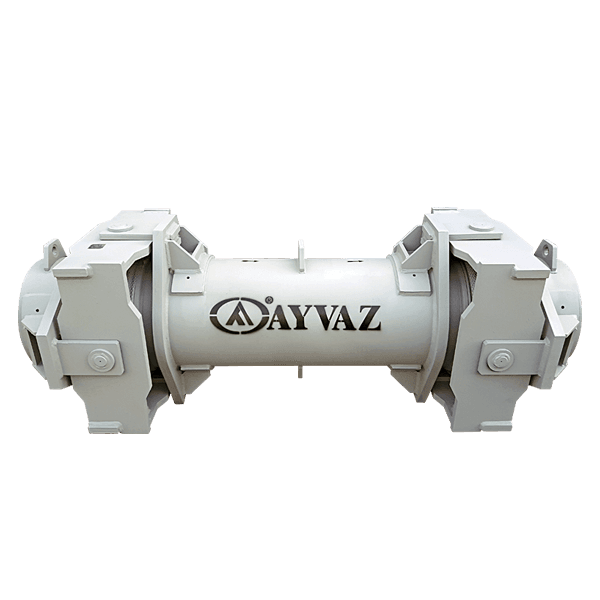

万向节关节式地震补偿器（FM 认证） 膨胀-地震补偿器（万向节式）通过吸收地震和坍塌等各个方向的运动（X、Y、Z 方向的圆周运动）并抑制管道中的各种运动来保护系统。由于其灵活和可移动的结构，它减轻了刚性管道系统的压力。这种类型的补偿器包括两个波纹管，可吸收轴向运动、横向偏转和角度旋转。由于它是防火电路中 FM 批准的产品，因此在膨胀转变中具有绝对的用途。 设计和生产均按照“EJMA”标准进行。压力和温度值符合 DIN2401 标准。得益于两侧的波纹管和万向节，它具有吸收各种运动的能力。万向节铰接式地震补偿器可吸收标准的 100、200、300 和 400 毫米横向运动，但对于其他所需的不同膨胀值，也可以进行特殊生产。 材料结构： 不锈钢符合 DIN17440;配件可以用不锈钢或碳钢制成。 连接： 旋转法兰、固定法兰、焊接颈、沟槽、螺纹 公称通径： DN25 （1“） - DN1000 （40”） 压力值： 万向节式地震补偿器按标准 PN16 压力等级生产，并作为更高压力等级的特殊设计而制造。工作压力取决于公称直径和工作温度。 温度范围： 根据材料结构从 -196°C 到 600°C。 应用： 膨胀-地震补偿器用于消防回路管线、所有油箱、仓库、各种机器设备出口、所有管道的膨胀过渡。 万向节式地震补偿器（FM 批准）价格 要获取有关万向节铰接式地震补偿器（FM 批准）价格的信息，您可以访问我们的 在线价目表.

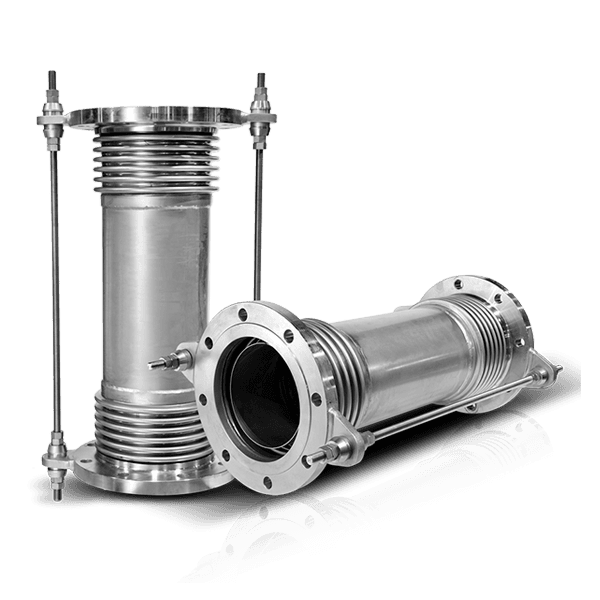

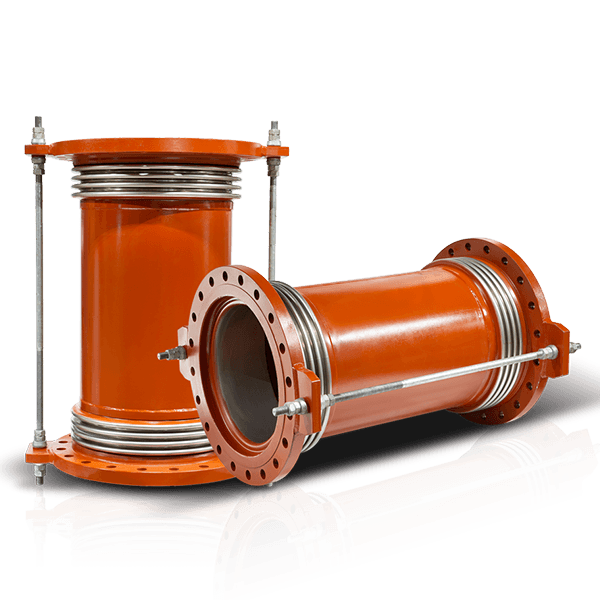

限位杆式扩张补偿器 膨胀补偿器（限位杆型）是保护系统的元件，由于其灵活的结构，尽管管道结构是刚性的，但在建筑物倒塌和移动的情况下，将它们放置在管道系统的指定位置，从而消除管道中的应力、破裂等问题。 这种类型的补偿器包括两个波纹管，可吸收轴向运动、横向偏转和角度旋转。限位杆式膨胀补偿器可抑制标准的 50、100、150 和 200 mm 横向运动，但对于其他所需的膨胀值，也可以进行特殊生产。在这些补偿器中，垫片使用控制杆稳定。 材料结构： 不锈钢符合 DIN17440;配件可以用不锈钢或碳钢制成。设计和生产均按照“EJMA”标准进行。压力和温度值符合 DIN2401 标准。由于其两侧的波纹管和限位杆，它具有吸收塌陷运动的能力。 连接方式： 旋转法兰， 沟槽， 焊接颈 公称通径： DN25 （1“） - DN1000 （40”） 压力值： 限位杆式膨胀补偿器按标准 PN16 压力等级生产，并作为更高压力等级的特殊设计而制造。工作压力取决于公称直径和工作温度。 温度范围： 根据材料结构从 -196°C 到 600°C。 应用： 它用于建筑历史中的所有膨胀点，所有线路，如地下、地上、架空等，以及所有存在流体的系统。 限位杆式扩张补偿器价格 要获取有关限位杆式膨胀补偿器价格的信息，您可以访问我们的 在线价目表

中外压补偿器（隔震器补偿器） Ayvaz Mid 外部压力补偿器（隔震器补偿器）通过吸收各个方向（X、Y、Z 方向）的非常高的运动（如地震和坍塌）来防止对管道的损坏。由于其灵活和可移动的结构，它减轻了刚性管道系统的压力。波纹管的设计和生产均按照 EJMA 标准进行。 材料结构： 不锈钢符合 DIN17440;配件可以用不锈钢或碳钢制成。 连接方式： 旋转法兰、固定法兰、焊接颈、沟槽、螺纹 压力值： 中外部压力补偿器以标准的 175PSI/250PSI 压力等级生产，并且可以为更高的压力等级进行特殊设计。工作压力取决于公称直径和工作温度。 温度范围： 从 -196°C 到 600°C，具体取决于材料选择。 公称通径： DN25 （1“） – DN5000 （200”） 应用： 中外部压力补偿器;它用于带有地震隔振器的建筑物的消防、供暖制冷、管道、蒸汽安装、医用气体等线路。 中外部压力补偿器（隔震器补偿器）价格 您可以访问我们的在线价目表以获取有关隔震器补偿器价格的信息。

轴向补偿器 Ayvaz 金属波纹管膨胀节采用最新的 CAD 和制造技术设计和制造。膨胀节的主要用途是管道应用。我们的膨胀节不断被用于满足行业的此类需求。 轴向膨胀节旨在吸收与管道轴线对齐的运动。它们根据运动安装在管道中。系统的每一端都需要一个锚栓来抵抗压缩力并压缩波纹管。需要正确的管道对准导轨。 轴向压缩 沿伸缩缝纵轴的尺寸缩短。轴向压缩称为轴向运动、交叉或压缩。 轴向延伸 伸缩缝沿其纵轴的尺寸延伸。轴向延伸称为轴向运动、交叉、伸长或延伸。 设计 波纹管材料：不锈钢 AISI 321（Ops. 304,316L， 316TI， 309） 连接类型：固定和浮动法兰，焊接端和沟槽，螺纹 法兰材料：PN 16，St.37.2 为标准，材料可根据 要求定制 内护套：AISI 321 不锈钢（Ops. 304、316L、316TI、309）可根据要求提供 工作温度：-10°C/+550°C 工作压力：标准压力值为 PN16PN 2.5- PN 63 可以以不同的压力比生产。 固定法兰 行程 30 mm 带内套筒的 30 mm 行程 带内套管的 60 mm 行程 旋转法兰 行程 30 mm 带内套筒的 30 mm 行程 带内套管的 60 mm 行程 焊接端 行程 30 mm 带内套筒的 30 mm 行程 带内套管的 60 mm 行程
